Profil-Verbindungssystem PVS®

Grosses Sortiment an Grundprofilen, geschlossenen Aluprofilen, Leicht- und Schwerprofilen sowie Spezialprofilen. Die Aluminiumprofile sind über alle Baugrössen (20, 30, 40, 45, 50) kompatibel und können auch in den gewünschten Farben eloxiert und pulverbeschichtet werden. Die verschiedenen Verbinder bieten unbegrenzte Konstruktionsmöglichkeiten. Eine Auswahl von über 1'500 Zubehörteilen rundet das umfangreiche Sortiment ab.

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 50 - GRUNDPROFIL 100x100 (MA2-5)

Referenznummer MA2-5-02-02/200

Produktbeschreibung

Ein Universalprofil, das vor allem im Maschinen- und Anlagenbau zum Einsatz kommt. Seine Qualitäten sind: hohe Festigkeit, optimale Verdrehsteifigkeit und geringes Gewicht.

Kanya - PROFILE BASIS 50 - GRUNDPROFIL 100x100

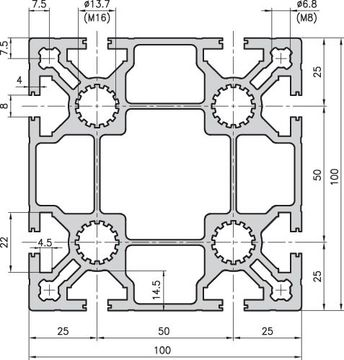

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
MA2-5324.7364.95308.1
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
SCHWERPROFIL 100x100MA1-5
ECKPROFIL 100x100A03-7
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEA40-50
GEWINDEEINSATZA33-20
BODENPLATTENA47-80
FUSSPLATTENA80-20
