Unterbau Zahnriemenförderer
Der Unterbau Zahnriemenförderer bildet die stabile Basis für den Förderer und unterstützt einen präzisen, schwingungsarmen Betrieb. Er ist in den Baureihen 40 und 80 verfügbar und für Ein- sowie Mehrstrang Anordnungen in unterschiedlichen Längen und Neigungen ausgelegt.
Die Konstruktion aus eloxierten Aluminiumprofilen bietet hohe Formstabilität und Korrosionsbeständigkeit. Stellfüsse ermöglichen den stationären Einsatz, feststellbare Lenkrollen die mobile Anwendung. Befestigungswinkel erlauben die starre Anbindung an Maschinenrahmen oder Boden. Die Montage über eine Verbindungsplatte vereinfacht die Ausrichtung und verkürzt die Inbetriebnahme.

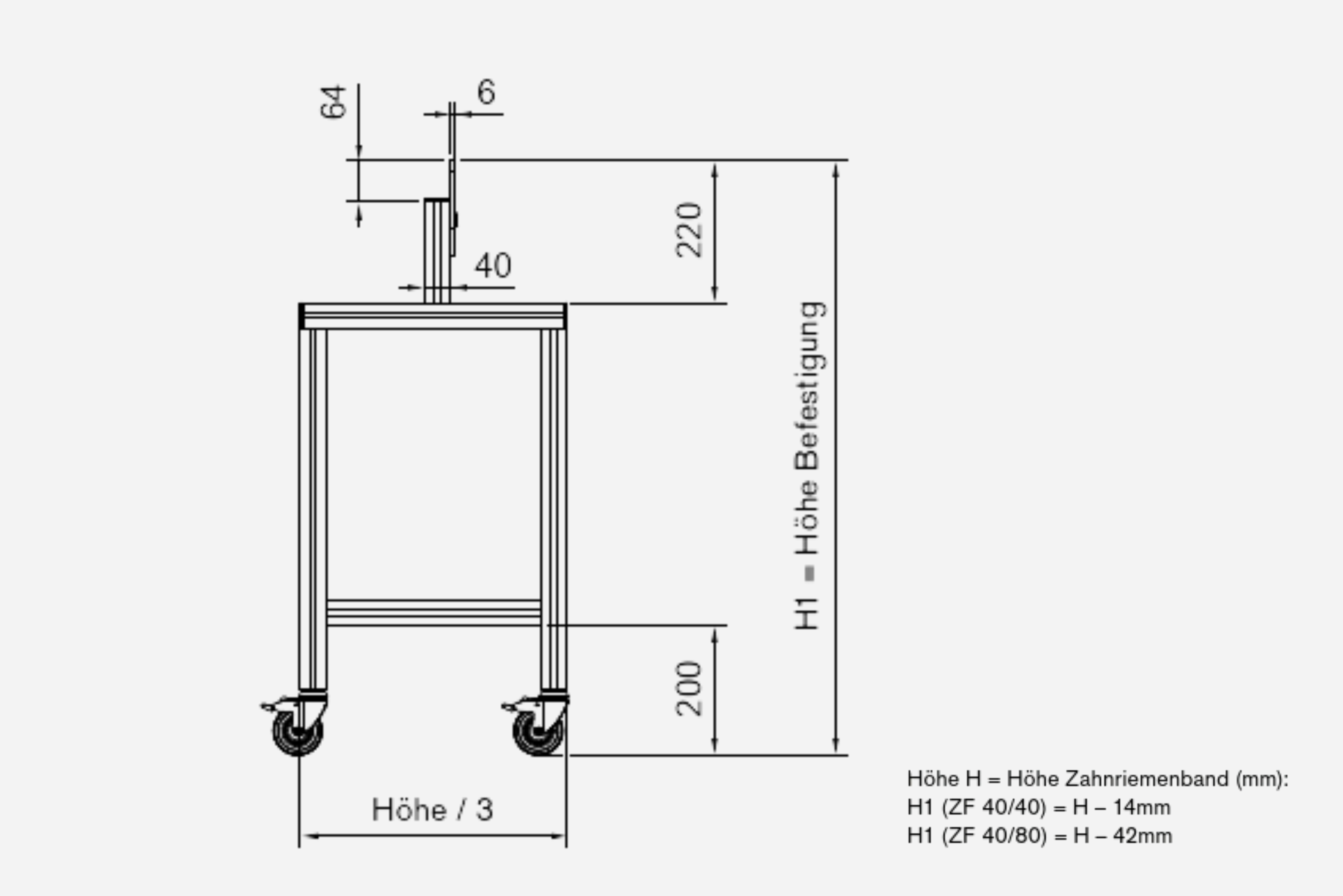

Unterbau 1-Strang

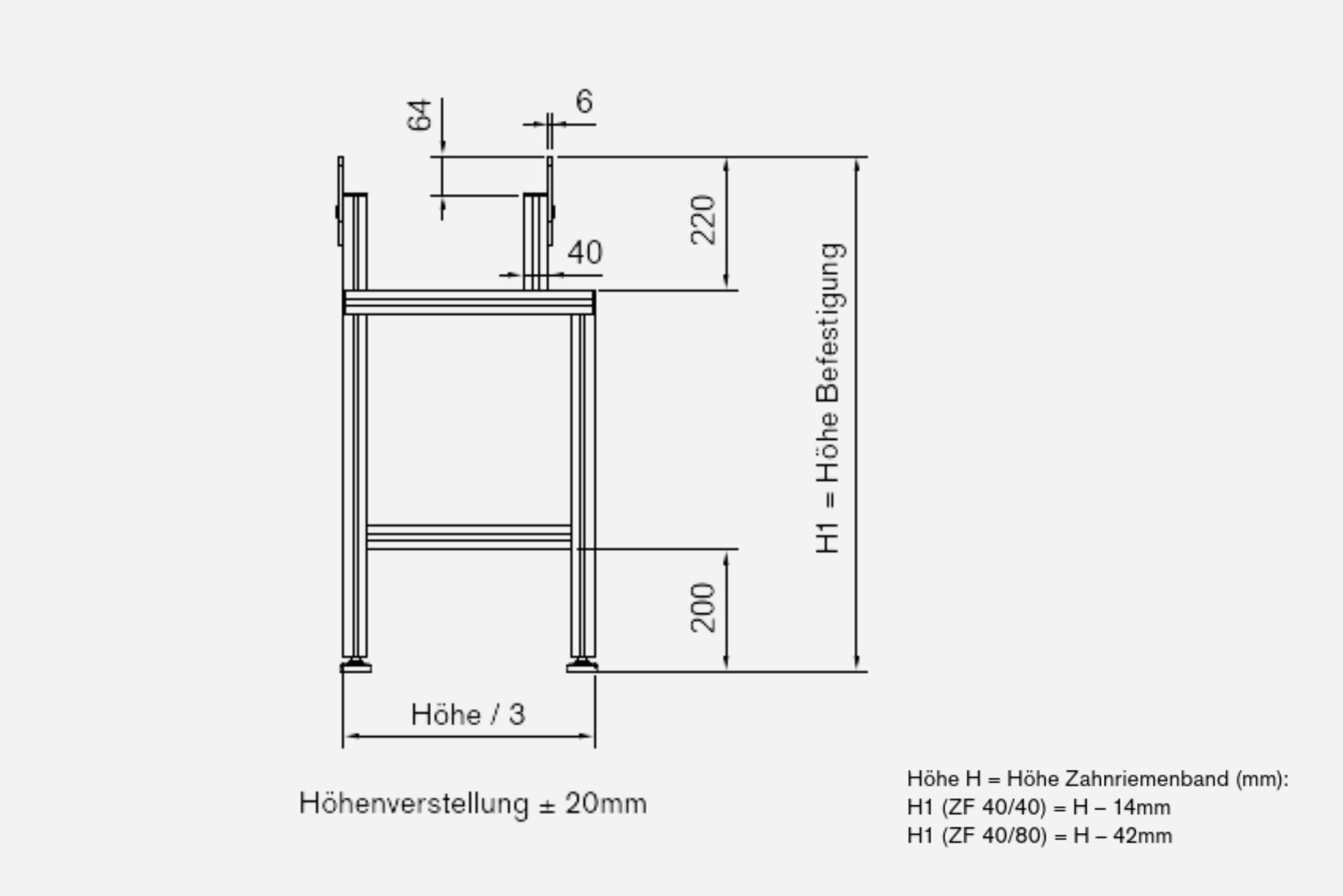

Unterbau 2-Strang

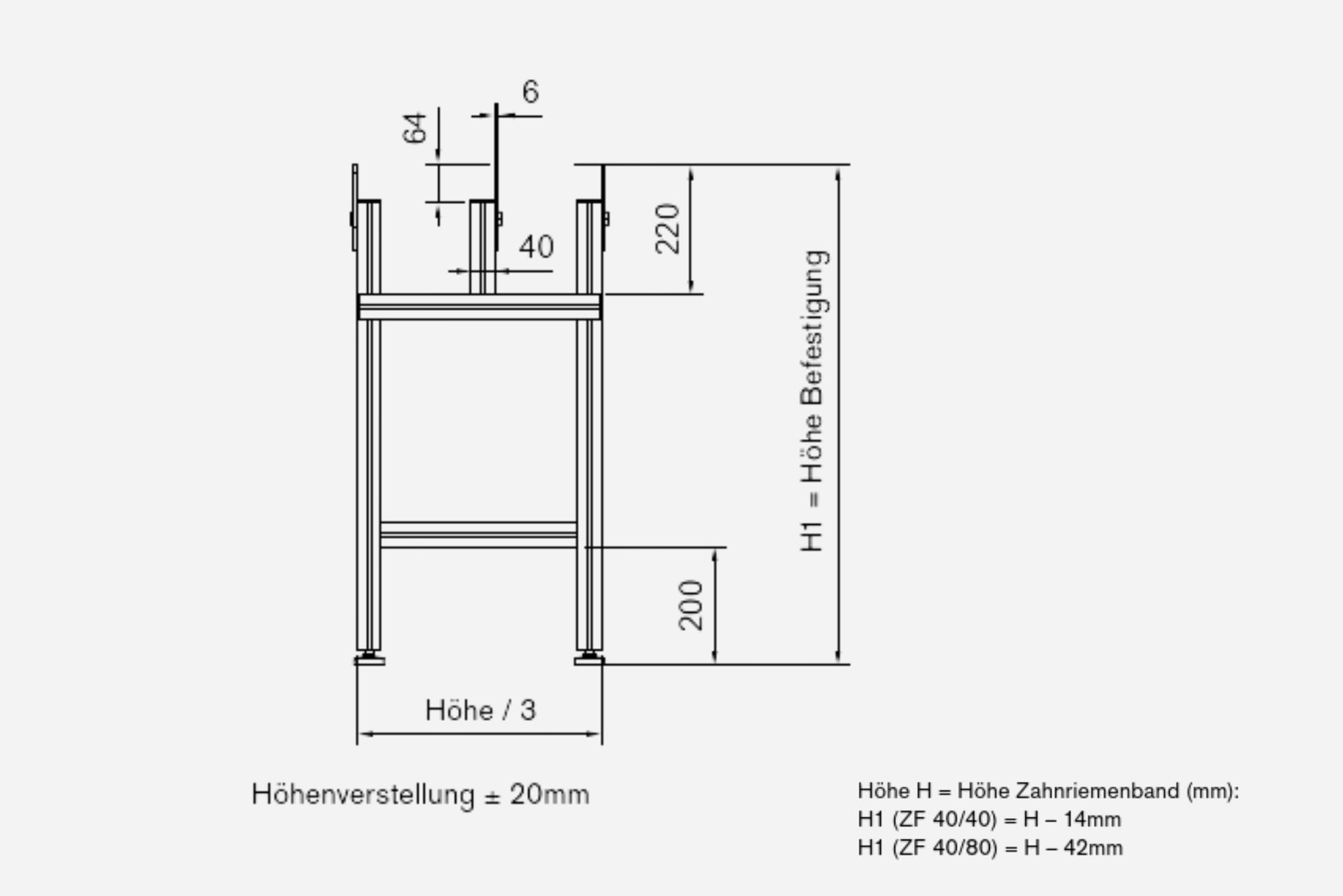

Unterbau 3-Strang
Bodenbefestigungselemente

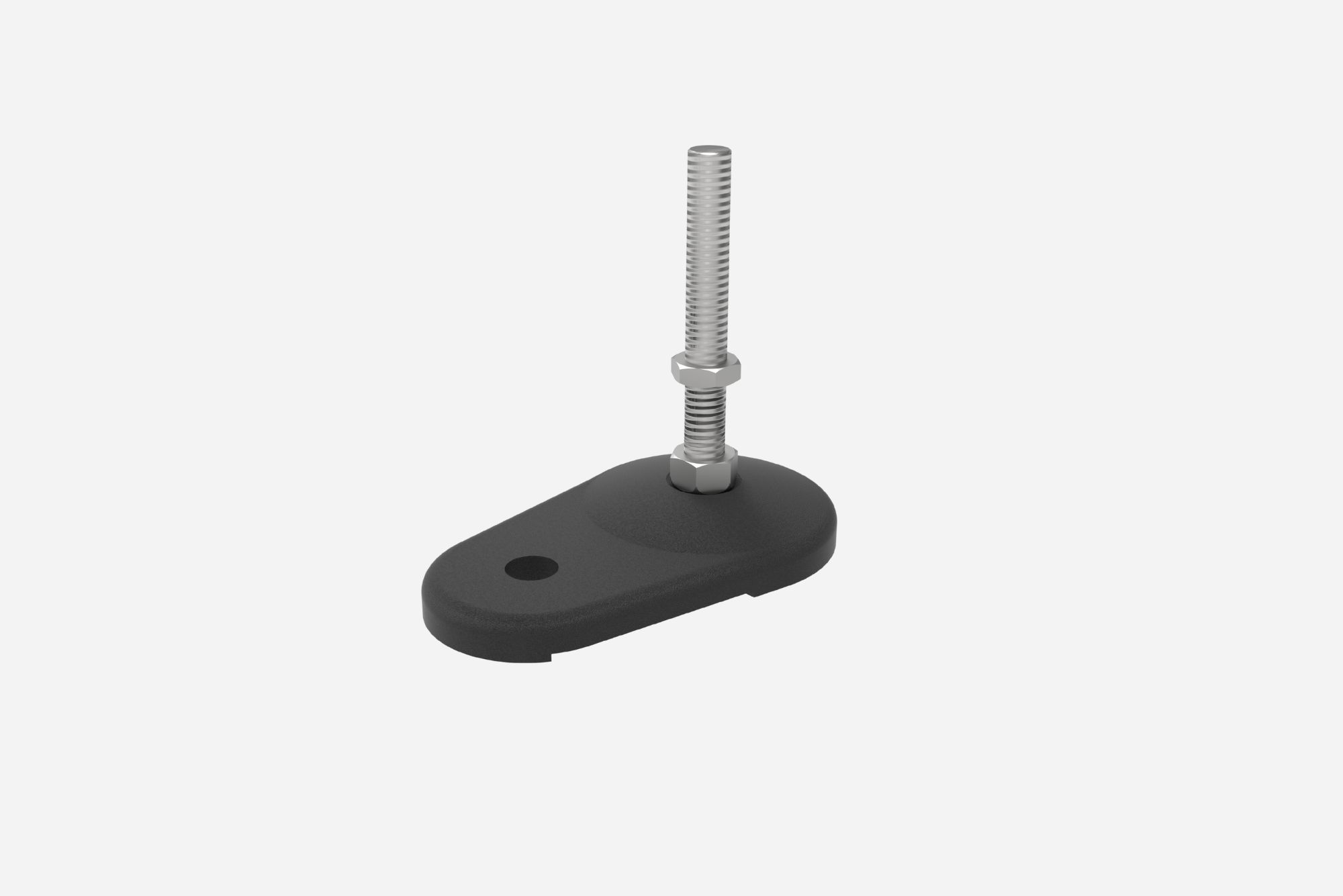

Stellfuss

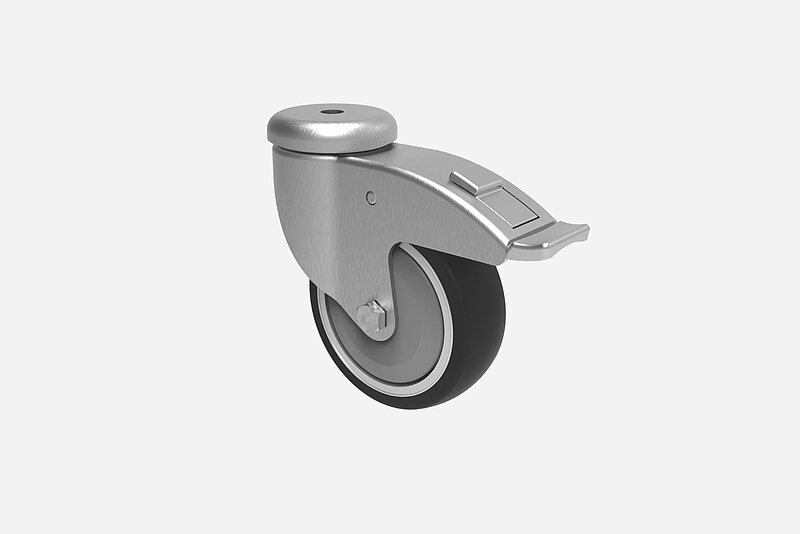

Lenkrollen
Häufige Fragen (FAQ)
Wozu dient der Unterbau eines Zahnriemenförderers?
Der Unterbau trägt den Zahnriemenförderer stabil, unterstützt einen präzisen Lauf und erleichtert die sichere Integration in die Anlage.
Für welche Zahnriemenförderer und Strangsysteme ist der Unterbau verfügbar?
Für ZF40/40 und ZF40/80 stehen Unterbauten für Ein-, Zwei- und Dreistrang-Ausführungen passend zur Anwendung zur Auswahl.
Wie werden Höhe und Stützenabstand des Unterbaus für einen Zahnriemenförderer bestimmt?
Der Unterbau wird passend zur Fördererlänge, Strangzahl, Neigung und gewünschten Bauhöhe ausgelegt. Die genaue Konstruktion wird anwendungsbezogen festgelegt.
Kann der Unterbau für einen geneigten Zahnriemenförderer ausgelegt werden?
Ja. Der Unterbau wird anhand von Neigung, Starthöhe und Endhöhe ausgelegt und stabilisiert den Zahnriemenförderer entlang der Strecke.
Wie wird der Unterbau eines Zahnriemenförderers am Boden oder Maschinenrahmen befestigt?
Für die starre Anbindung des Unterbaus an einen Maschinenrahmen oder an den Boden stehen Befestigungswinkel zur Verfügung. Verbindungsplatten erleichtern die Montage und Ausrichtung des Förderers. Höhenverstellbare Stellfüsse können bei Bedarf zusätzlich am Boden befestigt werden.
Wann sind Stellfüsse, Lenkrollen oder Bodenbefestigungselemente sinnvoll?
Stellfüsse eignen sich für stationäre Anlagen, Lenkrollen für mobile Lösungen und Bodenbefestigungen für zusätzliche Stabilität.
