Aluminium Profile von A - Z

Mit dem Kanya Aluprofil-Systembaukasten lösen Sie jede Konstruktionsaufgabe professionell, flexibel und sicher. Die Kanya Aluprofile gibt es in verschiedenen Baugrössen (Basis 50, 45, 40, 30, 20) und in verschiedenen Profilarten wie z.B. dem Grundprofil, Schwerprofil, Leichtprofil, Eckprofil, Frontprofil u.v.m. Das Grundprofil 40x40 ist universell einsetzbar für Konstruktionen aller Art, ausserordentlich stabil und in seiner Wirtschaftlichkeit kaum zu überbieten.

Aluprofile versus Stahllösungen

Bei der Wahl zwischen Aluprofilen und Stahllösungen bieten Aluprofile eine Reihe von Vorteilen, wie:

  • 3x leichter als Stahl (weniger Transportkosten und einfacheres Handling)
  • Korrosionsschutz durch Eloxierung
  • Höhere Wiederverwertungsquote, da einfach zu recyclieren
  • Einfache Montage, Demontage und Erweiterungen
  • Tiefere Vollkosten

Aluminiumprofile und Verbinder

Mit dem Kanya Profilverbindungssystem (PVS) ist das Erstellen jeder beliebigen Konstruktion in kürzester Zeit möglich. Die verschiedenen Aluprofile lassen sich einfach miteinander verbinden und die grosse Vielfalt an Verbindern wie Universalverbinder, Gehrungsverbinder, Spezialverbinder usw. ermöglichen unbegrenzte Konstruktionsmöglichkeiten.

Schnelle und stabile Verbindung
Das Herzstück des Systems ist der von Kanya erfundene und international markengeschützte PVS®-Verbinder, der eine zuverlässige Verbindung zwischen jedem Aluprofil gewährleistet.

Einfache und flexible Montage
Wir gewährleisten eine umfassende Auswahl an Aluprofilen und Zubehörteilen sowie eine einfache, flexible Montage. Durch die ausgeklügelte Verbindungstechnik sind Änderungen oder Ergänzungen am Konstrukt einfach umsetzbar, ohne dass das vorhandene Material verloren geht.

Verbindungstechnik & Übersicht Verbinder

Wussten Sie, dass...

durch die gleiche Nutdimension die Kompatibilität durch alle Baugrössen gewährleistet ist. So können sie z.B. Aluprofile der Baugrösse 50 mit Profilen der Grösse 40 verbinden.

Die Aluprofile sind in den Lagerlängen von 5 Meter oder teilweise auch in 6 Meter erhältlich und können in den gewünschten Massen zugeschnitten und bearbeitet werden. Zudem bieten wir alle Produkte in den gängigsten CAD-Formaten zum Download an. So sparen Sie wertvolle Zeit im Konstruktionsprozess.

Gesamtkatalog (Aluprofile, Alurohre, Verbinder, Zubehör)

Aluprofle und CAD-Download


Entdecken Sie die unbegrenzten Konstruktionsmöglichkeiten

Mit dem Profilverbindungssystem (PVS), dem Rohrverbindungssystem (RVS) und einem Zubehörsortiment von über 1'500 Artikel, beziehen Sie bei uns nicht nur Produkte. Unser kompetentes Team von Konstrukteuren und Ingenieuren unterstützt Sie auch in Engineerings Leistungen. Wir beraten Sie von Projektbeginn an und setzen Ihre Ideen gerne um, inklusive Fremdmaterialbeschaffung. Zudem übernehmen wir die Teil- oder Komplettmontage und auf Wunsch auch vor Ort bei Ihnen.

Kanya Portrait

Wir entwickeln Lösungen für folgende Bereiche:

Jetzt Beratung einfordern

Vorteile Kanya Aluprofil-Systembaukasten

  • Grosses Sortiment an Aluprofile (Schwerprofil, Leichtprofil, Eckprofil etc.)
  • Kompatibilität durch alle Baugrössen (50, 45, 40, 30, 20)
  • Geschlossene Aluprofile für Reinraumbereich oder nach Designaspekt
  • CAD-Download in zahlreichen Formaten



Wie verbindet man Aluminium Profile?


Aluminium Profile verbinden

Das Profilverbindungssystem (PVS) ist ein clevere, flexible Verbindungstechnik für die Aluprofilkonstruktion. Mit dem Kanya-PVS® ist das Erstellen jeder beliebigen Konstruktion in kürzester Zeit möglich. Ein Universalverbinder besteht aus folgenden Einzelelementen:

  • Querstück
  • Anker
  • Feder
  • Schraube

Verbinder Funktionsweise

Anhand eines Querschnitts wird im Video die Funktionsweise der Verbinder und die einfache Montage anschaulich aufgezeigt. Zudem wird auch auf den elektrisch leitenden Verbinder hingewiesen.

Verbinder Variationen

Jedes Aluprofil lässt sich mit jedem anderen Aluprofil stabil zusammenführen. Die Kanya Verbindungstechnik beinhaltet eine einfache und flexible Montage.

Universal- und Standardverbinder Einfaches verbinden von Aluprofilen
Kombinationsverbinder Jegliche Verbindungen zwischen Aluminiumprofilen mit verschiedenen Querschnitten
Spezialanker Parallel- und Kreuzverbindungen möglich
Gehrungsverbinder Verschiedene Winkelpositionen möglich
Doppelgehrungsverbinder Verschiedene Winkelpositionen möglich
Profilverlängerungsverbinder Hochstabile Verlängerung von Aluprofilen

Was Sie über Aluminium Profile wissen sollten

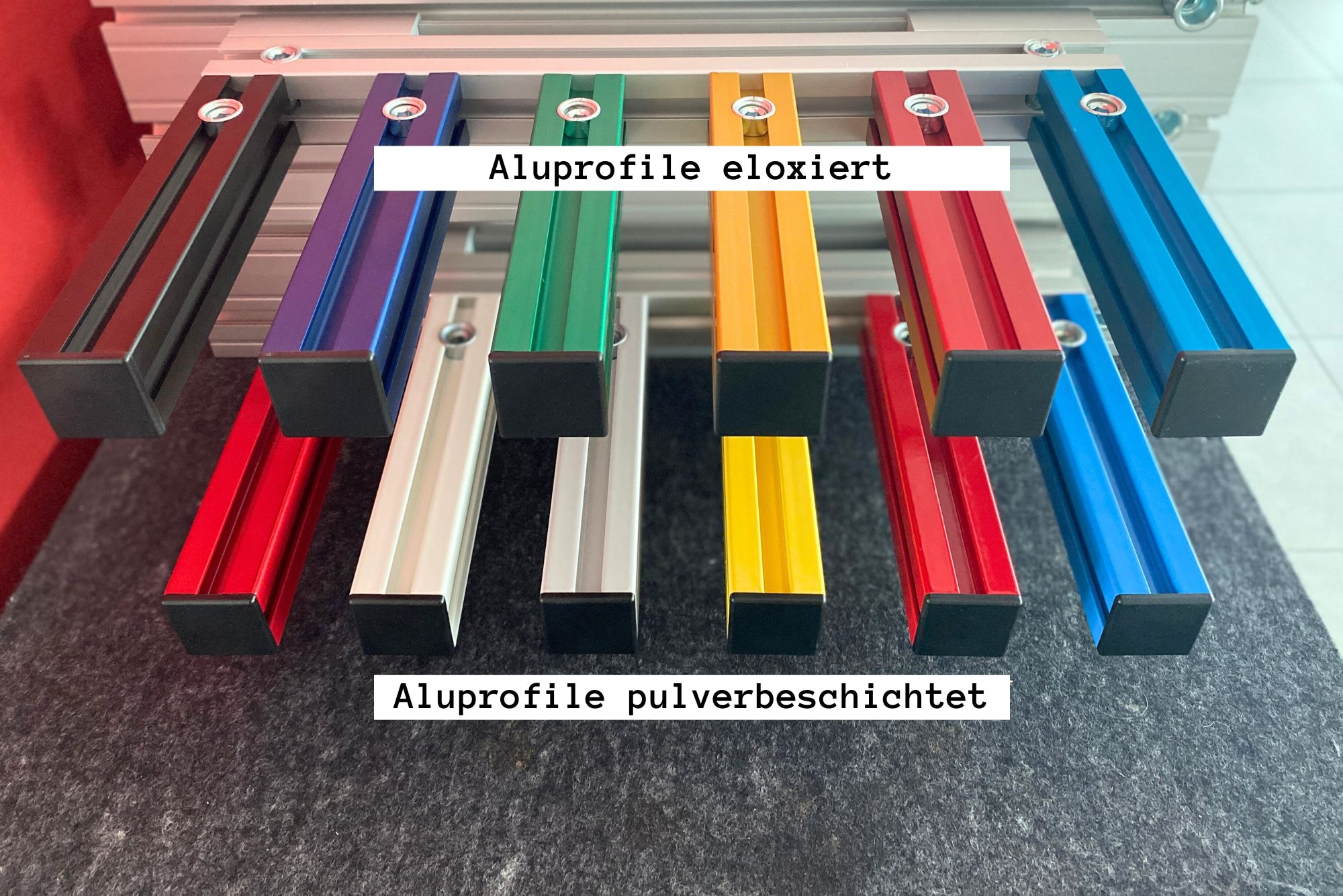

Oberfläche Aluminium Profile

Die Kanya Aluprofile sind farblos eloxiert. Diese können auf Wunsch in anderen Farben zusätzlich eloxiert werden. Eine kostengünstigere Variante ist das Pulverbeschichten der Aluprofile in den gewünschten RAL oder NCS-Farben. Unsere Aluprofile bestehen aus den Legierungen EN AW-6063 oder EN AW-6060.

Belastbarkeit & Durchbiegung – Was halten Aluminium Profile aus?

Aluprofil-Konstruktionen werden in verschiedenen Bereichen und Branchen eingesetzt und entsprechend müssen sie unterschiedliche Belastungen aushalten. Deshalb ist es wichtig die Belastung des Konstrukts zu kennen. Anhand von vier Fallbeispielen und den entsprechenden Formeln kann dies einfach berechnet werden. Komplexere Belastungen von Strukturen können wir auch mit FEM auslegen. Eine solche Kalkulation wird nach Aufwand verrechnet.

Festigkeitsberechnung


Querschnitt ist nicht gleich Querschnitt

Der Einsatzbereich von Aluminium Profilen ist unbegrenzt. Das Kanya Sortiment umfasst über 150 unterschiedliche Aluminium Profile, die mit dem PVS-Verbinder einfach und sicher verbunden werden. Je nach Anwendung unterscheiden sich diese auch im Querschnitt. Kanya Aluminium Profile sind in den folgenden fünf Basen aufgeteilt:

Basis A = 50       Basis E = 45      Basis C = 40        Basis B = 30       Basis D = 20

Geschlossene Aluminium Profile

Mit geschlossenen Aluminiumprofilen können stabile und formschöne sowie leicht abwaschbare Konstrukte erstellt werden. Aufgrund der kleinen Eckrundungen ergeben sich keine Schmutzrillen bei einer T-Verbindung. Im Kanya Sortiment werden diese Aluprofile als Softlineprofile bezeichnet. Eine sehr dekorative Aluprofillinie, welche dem Konstrukteur sehr viele Anwendungsmöglichkeiten bietet. Diese geschlossenen Aluminium Profile sind in verschiedenen Baugrössen von 20, 30, 40, 45 und 50 erhältlich und auch in abgerundeter Form (einseitig).

Flächenelemente ein- und ausbauen

Es gibt verschiedene Möglichkeiten Flächenelemente in Aluprofilkonstruktionen einzubauen. Ob Acrylglas, Polycarbonat, Lochblech, Aluminiumblech, Verbundplatten oder ein Gitter, je nach Material können Sie dies verschrauben, einklemmen oder auch direkt in die Nut einlegen.

Befestigung Flächenelemente


Noch mehr Informationen?


Sie möchten noch mehr über Aluminium Profile und die verschiedenen Konstruktionsmöglichkeiten erfahren? Dann geht's hier weiter zum Blog oder zur Kanya Masterclass, dem kostenlosen Webinar mit Tipps und Tricks vom Experten Kanya Masterclass.

Alles Fachchinesisch? Dann können wir Ihnen vielleicht mit dem Glossar weiterhelfen, wo Fachbegriffe erklärt sind. Glossar

Sie haben noch Fragen? Hier finden Sie die Antworten zu den häufigsten Fragen, die unsere Mitarbeitende beantworten durften. FAQ
