Châssis pour convoyeur à courroie crantée
Le châssis constitue la base stable du convoyeur à courroie crantée et favorise un fonctionnement précis et peu vibratoire. Il est disponible dans les séries 40 et 80 et conçu pour des configurations à une ou plusieurs voies, dans différentes longueurs et inclinaisons. La construction en profilés aluminium anodisés offre une grande stabilité dimensionnelle et une bonne résistance à la corrosion. Les pieds réglables permettent une utilisation stationnaire, tandis que les roues pivotantes avec frein conviennent aux applications mobiles.
Les équerres de fixation permettent une liaison rigide avec des châssis de machine ou avec le sol. Le montage au moyen d’une plaque de connexion simplifie l’alignement et raccourcit la mise en service.
Châssis à 1 voie
Châssis à 2 voies

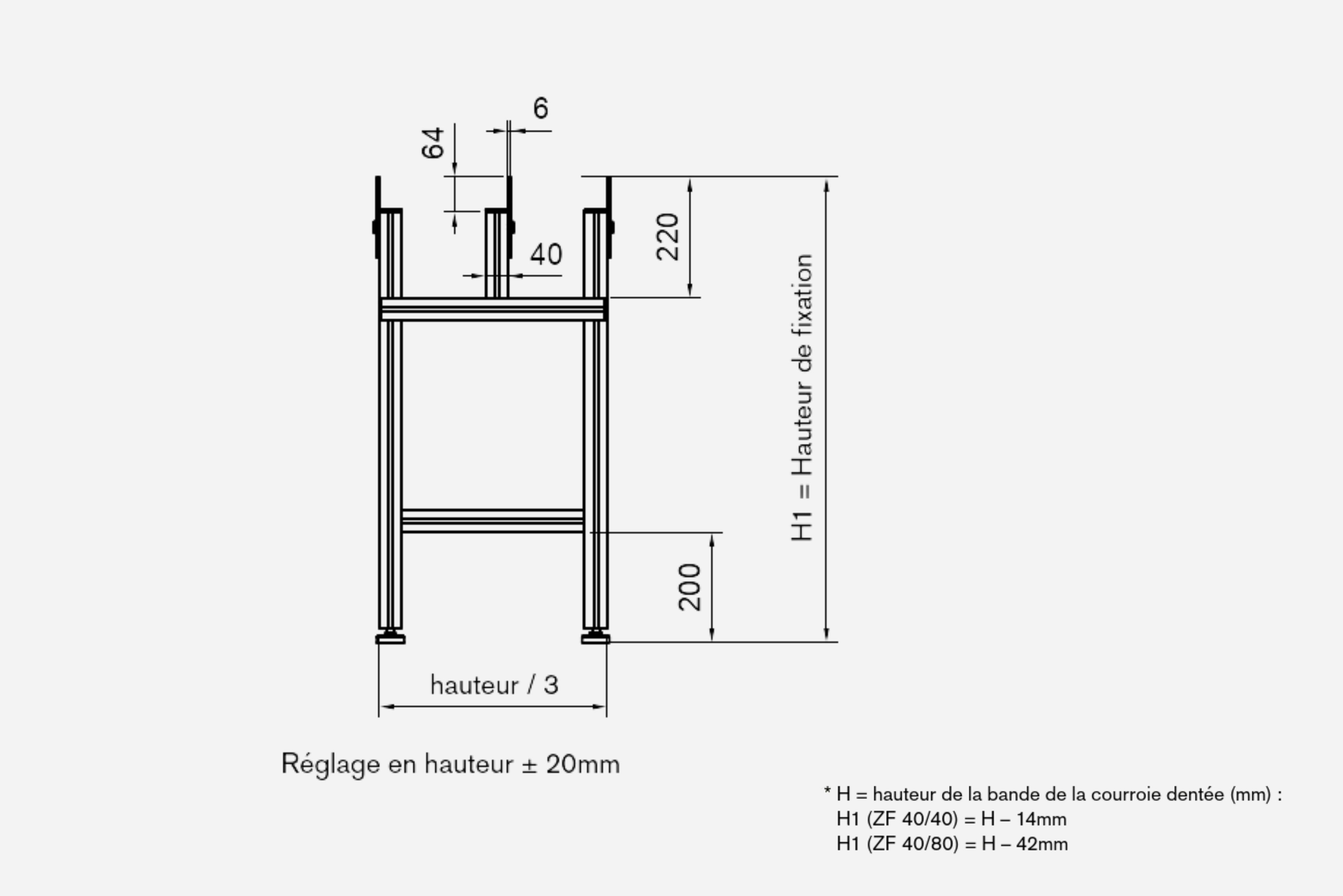

Châssis à 3 voies
Éléments de fixation au sol
Pieds réglables
Roues pivotantes
Questions fréquentes (FAQ)
À quoi sert le châssis d’un convoyeur à courroie crantée?
Le châssis maintient le convoyeur à courroie crantée de manière stable, favorise un fonctionnement précis et facilite son intégration sécurisée dans l’installation.
Pour quels convoyeurs à courroie crantée et quelles configurations de voies le châssis est-il disponible?
Pour les modèles ZF40/40 et ZF40/80, des châssis adaptés aux versions à une, deux ou trois voies sont disponibles selon l’application.
Comment la hauteur et l’espacement des supports du châssis d’un convoyeur à courroie crantée sont-ils déterminés?
Le châssis est dimensionné en fonction de la longueur du convoyeur, du nombre de voies, de l’inclinaison et de la hauteur de construction souhaitée. La conception détaillée est définie en fonction de l’application.
Le châssis peut-il être dimensionné pour un convoyeur à courroie crantée incliné?
Oui. Le châssis est dimensionné en fonction de l’inclinaison, de la hauteur d’entrée et de la hauteur de sortie. Il stabilise le convoyeur sur toute la ligne de convoyage.
Comment le châssis d’un convoyeur à courroie crantée est-il fixé au sol ou à un châssis de machine?
Des équerres de fixation sont disponibles pour assurer une liaison rigide du châssis avec un châssis de machine ou avec le sol. Les plaques de connexion simplifient le montage et l’alignement du convoyeur. Si nécessaire, les pieds réglables en hauteur peuvent également être fixés au sol.
Quand utiliser des pieds réglables, des roues pivotantes ou des éléments de fixation au sol?
Les pieds réglables conviennent aux installations stationnaires, les roues pivotantes aux solutions mobiles et les fixations au sol apportent une stabilité supplémentaire.
