Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 20 - GRUNDPROFIL 20x40 (D01-7)

Referenznummer D01-7-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Kleine Bilderrahmen sowie dekorative Anwendungen.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 20 - GRUNDPROFIL 20x40

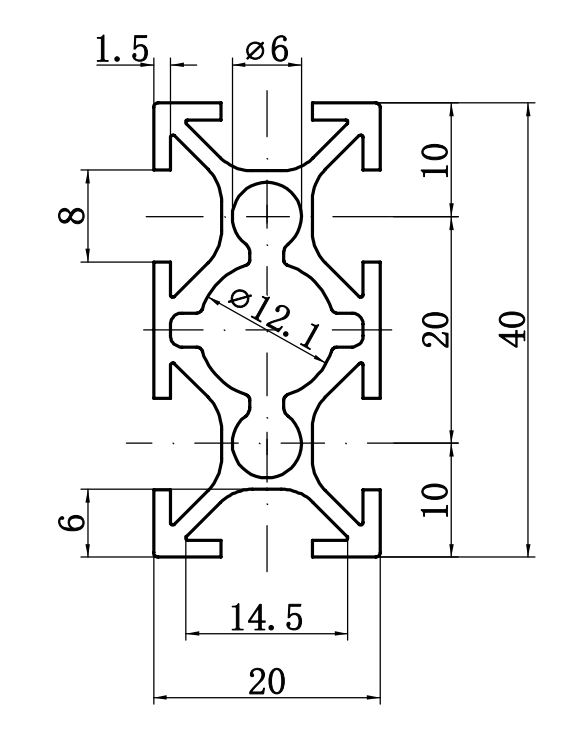

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
D01-73.911.11.951.12.690.73
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
FRONTPROFIL 20x40D02-8
FRONTPROFIL 20x50D02-5
FRONTPROFIL 20x100D02-1
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERDD20-90
GEWINDEPLATTENB32-60
ABDECKKAPPED40-60
