Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 30 - WINKELPROFIL 45° (B04-4)

Referenznummer B04-4-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Für Gestelle, Tische, Schutzeinhausungen oder Vitrinen mit schiefen Ebenen sowie für abgewinkelte Konstruktionen. Eine Profilgruppe, die formschöne Übergänge garantiert.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 30 - WINKELPROFIL 45°

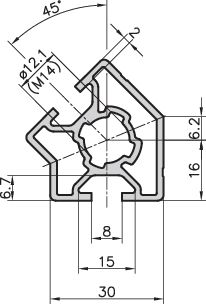

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
B04-43.142.911.441.453.130.9
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
SOFTLINEPROFIL 30x30B01-8
ECKPROFIL 30°B04-3
ECKPROFIL 60°B04-6
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERB20-90
GEWINDEPLATTENB32-60
NUTENSTEIN LEICHTB32-65
ABDECKKAPPEB40-45
GEWINDEEINSATZB33-21
