Profil-Verbindungssystem PVS®

Grosses Sortiment an Grundprofilen, geschlossenen Aluprofilen, Leicht- und Schwerprofilen sowie Spezialprofilen. Die Aluminiumprofile sind über alle Baugrössen (20, 30, 40, 45, 50) kompatibel und können auch in den gewünschten Farben eloxiert und pulverbeschichtet werden. Die verschiedenen Verbinder bieten unbegrenzte Konstruktionsmöglichkeiten. Eine Auswahl von über 1'500 Zubehörteilen rundet das umfangreiche Sortiment ab.

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 30 - FRONT-VERKLEIDUNGSPROFIL 30x60 (B03-6)

Referenznummer B03-6-02-02/200

Produktbeschreibung

Gleich wie beim Profil Typ MB1–9 mit dem Unterschied, dass die Nuten für die Flächenelemente bei den Aufreissnuten zuerst geöffnet werden müssen.

Kanya - PROFILE BASIS 30 - FRONT-VERKLEIDUNGSPROFIL 30x60

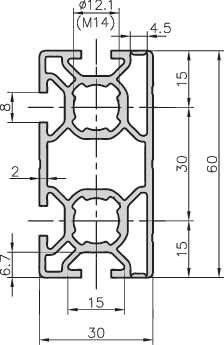

Maßzeichnung

Produktauswahl

Referenz lx (cm⁴) ly (cm⁴) Wx (cm³) Wy (cm³) Profilfläche (cm²) Gewicht (kg/m)
B03-6 19.33 5.43 6.44 3.6 5.48 1.5
Weitere Produkte - Bezeichnung Weitere Produkte - Referenz
GRUNDPROFIL 30x60 B01-6
Passendes Zubehör - Bezeichnung Passendes Zubehör - Referenz
VERBINDER B20-90
GEWINDEPLATTEN B32-60
NUTENSTEIN LEICHT B32-65
ABDECKKAPPE B40-60
GEWINDEEINSATZ B33-21
