PROFILE BASIS 45 - ECKPROFIL 45x45 (E02-7)

Referenznummer E02-7-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Da es auf zwei Seiten geschlossen ist, sieht das Eckprofil kompakt aus. Es vereinfacht die Reinigung und kann dennoch universell eingesetzt werden. Auch bei diesem Profil sind Anbauten an die geschlossenen Seiten möglich.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 45 - ECKPROFIL 45x45

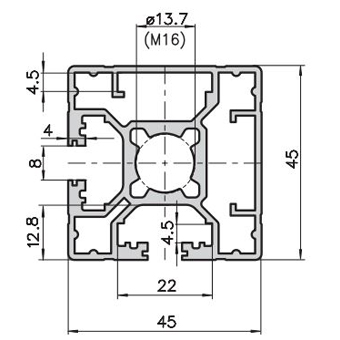

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E02-711.7511.835.125.165.631.52
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
FRONTPROFIL 45x45E02-6
ZWEIFRONTPROFIL 45x45E02-4
SOFTLINEPROFIL 45x45E03-1
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-10
GEWINDEEINSATZA33-20
