PROFILE BASIS 45 - FRONTPROFIL 45x90 (E01-14)

Referenznummer E01-14-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Durch die geschlossene Seite werden mögliche Schmutzablagerungen reduziert und es wirkt optisch ruhiger. Wie alle Frontprofile ist auch dieses vielseitig einsetzbar. Anbauten an die geschlossenen Seiten sind möglich.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 45 - FRONTPROFIL 45x90

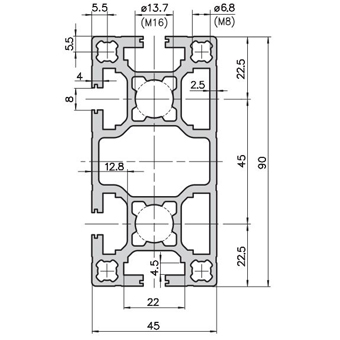

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E01-14109.4530.2324.3213.3812.993.5
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
ZWEIFRONTPROFIL 45x45E02-4
GRUNDPROFIL 45x90E03-1
ECKPROFIL 45x90E02-2
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-30
GEWINDEEINSATZA33-20
FUSSPLATTENE80-24
