PROFILE BASIS 50 - SCHWERPROFIL 50x100 (MA1-2)

Referenznummer MA1-2-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Wie das Grundprofil A01–2 wird auch das Schwerprofil gerne als Traverse eingesetzt. Dank optimaler Tragfähigkeit bei minimalem Gewicht sind aber auch bei dieser Ausführung dem Einsatz keine Grenzen gesetzt!

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 50 - SCHWERPROFIL 50x100

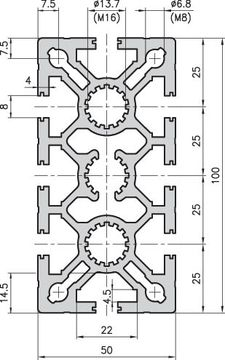

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
MA1-2198.6650.2839.7320.1119.795.3
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
GRUNDPROFIL 50x100A01-2
FRONTPROFIL 50x100MA1-4
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEA40-20
GEWINDEEINSATZA33-20
