PROFILE BASIS 50 - TRÄGERPROFIL 50x150 (MA1-3)

Referenznummer MA1-3-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Wie schon der Name sagt, wird dieses Profil dank seinen ausgezeichneten Festigkeitswerten hauptsächlich bei hohen Belastungen eingesetzt. Aber auch als Speicherprofil leistet es hervorragende Dienste.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 50 - TRÄGERPROFIL 50x150

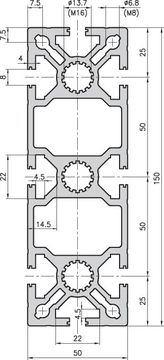

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
MA1-3608.3173.5681.1129.4226.047.1
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
TRÄGERPROFIL 50x200MA1-6
SCHWERPROFIL 100x200MA1-9
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEA40-30
GEWINDEEINSATZA33-20
BODENPLATTENA47-70
