Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 50 - SCHWERPROFIL 100x200 (MA1-9)

Referenznummer MA1-9-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Für den Portalbau mit grossen Stützenabständen oder überall dort, wo sehr hohe Lasten bei kleinen Durchbiegungen getragen werden müssen.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 50 - SCHWERPROFIL 100x200

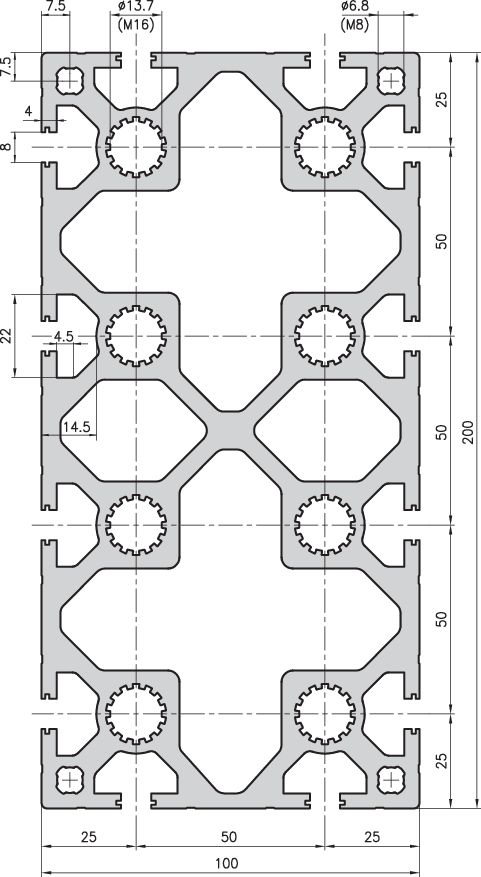

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
MA1-92435.3705.6243.53141.1260.7916.41
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
TRÄGERPROFIL 50x150MA1-3
TRÄGERPROFIL 50x200MA1-6
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
GEWINDEEINSATZA33-20
