PROFILE BASIS 40 - SCHWERPROFIL 80x160 (MC1-9)

Referenznummer MC1-9-02-02/200

Produktbeschreibung

Ein hoch belastbares Profil für den Portalbau und allgemeine Konstruktionen mit hoher Belastung oder mit grossen freitragenden Längen.

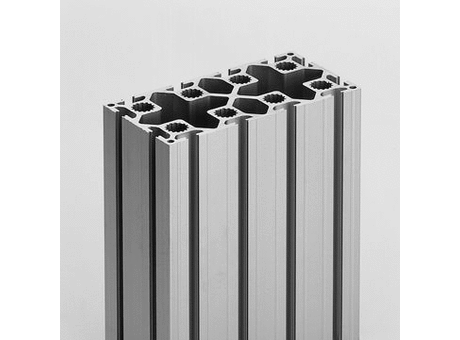

Kanya - PROFILE BASIS 40 - SCHWERPROFIL 80x160
Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
MC1-91018.98295.53112.3774.1340.8211
Weitere Produkte - Bezeichnung (mm)Weitere Produkte - Referenz (mm)
TRÄGERPROFIL 80x120MC1-2
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
GEWINDEEINSATZA33-20
