Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - GRUNDPROFIL 90x90 (E01-4)

Referenznummer E01-4-02-02/200

Produktbeschreibung

Hohe Festigkeit und seine sehr hohe Verdrehsteifigkeit sind die Qualitäten dieses Universalprofils. Dadurch wird es häufig im Maschinen- und Anlagebau verwendet. Lassen Sie Ihren Ideen freien Lauf.

Kanya - PROFILE BASIS 45 - GRUNDPROFIL 90x90

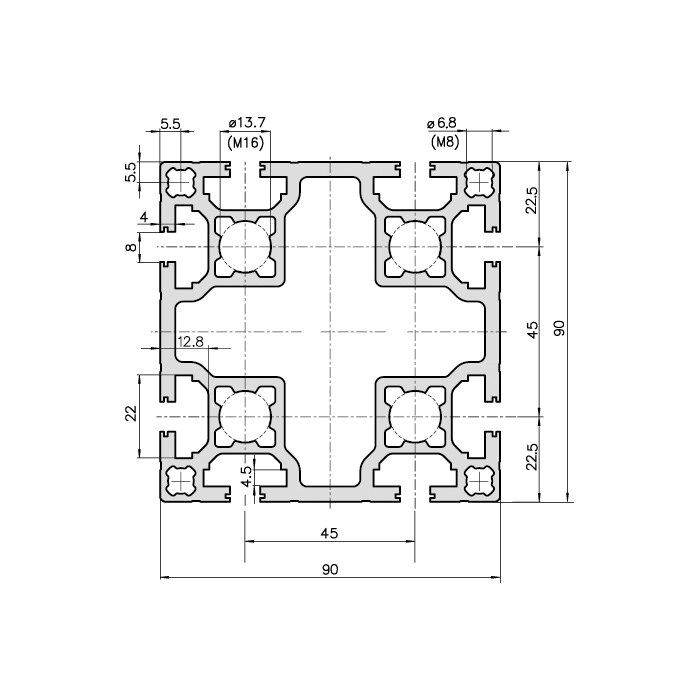

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
E01-4205.7845.7322.56.08
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
LEICHTPROFIL 90x90E02-5
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-50
GEWINDEEINSATZA33-20
FUSSPLATTENE80-20
