Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - LEICHTPROFIL 90x90 (E02-5)

Referenznummer E02-5-02-02/200

Produktbeschreibung

Das Leichtprofil 90x90 überzeugt durch seine optimale Verdrehsteifigkeit. Durch die Leichtbauweise bietet es eine tragfähige Konstruktion mit geringem Gewicht.

Kanya - PROFILE BASIS 45 - LEICHTPROFIL 90x90

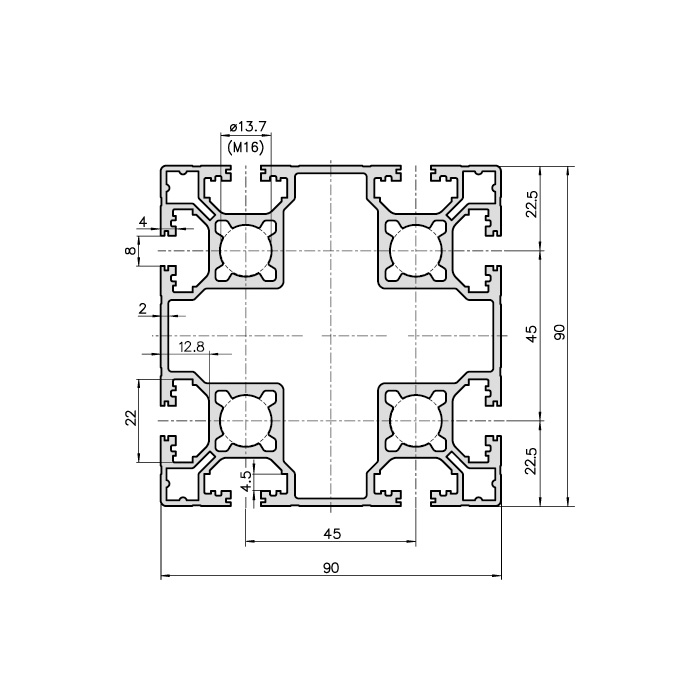

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
E02-5160.0935.5817.534.73
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
GRUNDPROFIL 90x90E01-4
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-50
GEWINDEEINSATZA33-20
FUSSPLATTENE80-20
