Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - GRUNDPROFIL 45x90 (E01-3)

Referenznummer E01-3-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Auch dieses Grundprofil kann für Konstruktionen aller Art eingesetzt werden. Es ist ausserordentlich stabil und sein Querschnitt ermöglicht eine äusserst vielfältige Anwendung.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 45 - GRUNDPROFIL 45x90

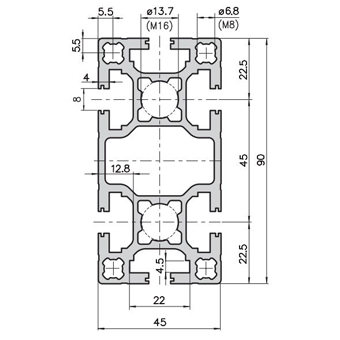

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E01-3109.5429.7724.3413.2312.973.5
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
ZWEIFRONTPROFIL 45x45E02-4
FRONTPROFIL 45x90E01-14
ECKPROFIL 45x90E02-2
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-30
GEWINDEEINSATZA33-20
FUSSPLATTENE80-24
