Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - TRÄGERPROFIL 90x135 (E01-13)

Referenznummer E01-13-02-02/200

Produktbeschreibung

Dieses Profil ist vielseitig einsetzbar. Mit seinen optimalen statischen Werten ist es perfekt für allgemeine Konstruktionen mit hohen Belastungen geeignet.

Kanya - PROFILE BASIS 45 - TRÄGERPROFIL 90x135

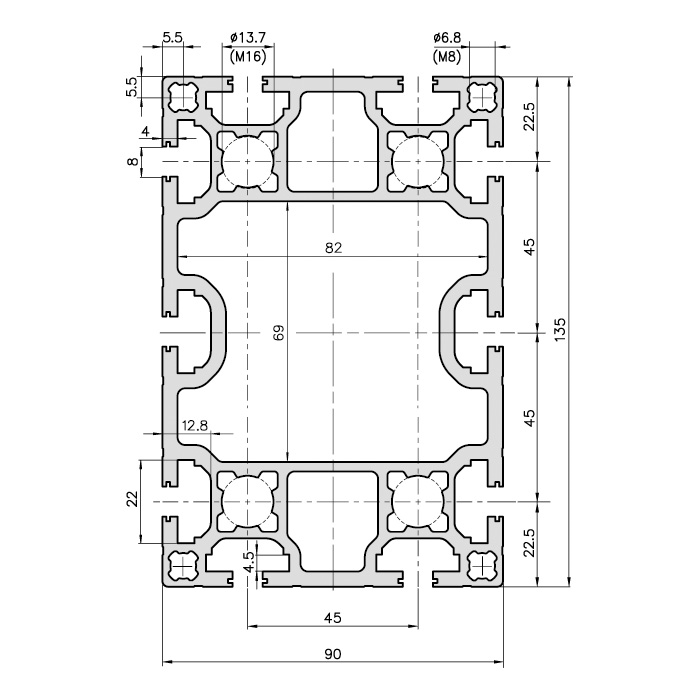

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E01-13618300.5798.5666.7930.068.1
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
TRÄGERPROFIL 90x180E01-5
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
GEWINDEEINSATZA33-20
