Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 50 - SCHWERPROFIL 100x100 (MA1-5)

Referenznummer MA1-5-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Ein ausserordentlich robustes Profil, das als Stütze, Träger oder auch als Speicher eingesetzt wird. Zusammen mit dem Schwerprofil 100x200 Typ MA1–9 für den Portalbau hervorragend geeignet.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 50 - SCHWERPROFIL 100x100

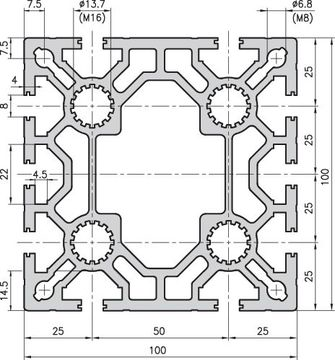

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
MA1-5380365767335.199.5
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
GRUNDPROFIL 100x100MA2-5
ECKPROFIL 100x100A03-7
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEA40-50
GEWINDEEINSATZA33-20
BODENPLATTENA47-80
FUSSPLATTENA80-20
