Profil-Verbindungssystem PVS®

Grosses Sortiment an Grundprofilen, geschlossenen Aluprofilen, Leicht- und Schwerprofilen sowie Spezialprofilen. Die Aluminiumprofile sind über alle Baugrössen (20, 30, 40, 45, 50) kompatibel und können auch in den gewünschten Farben eloxiert und pulverbeschichtet werden. Die verschiedenen Verbinder bieten unbegrenzte Konstruktionsmöglichkeiten. Eine Auswahl von über 1'500 Zubehörteilen rundet das umfangreiche Sortiment ab.

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 50 - ECKPROFIL 100x100 (A03-7)

Referenznummer A03-7-02-02/200

Produktbeschreibung

Eckprofile kommen immer dann zum Einsatz, wenn geschlossene Oberflächen gefordert sind. Gerade bei grösseren Maschinenverschalungen wird dieses Profil gerne als Eckpfeiler eingesetzt, welches gleichzeitig Gewicht aufnehmen kann, aber auch die Ästhetik der

Kanya - PROFILE BASIS 50 - ECKPROFIL 100x100

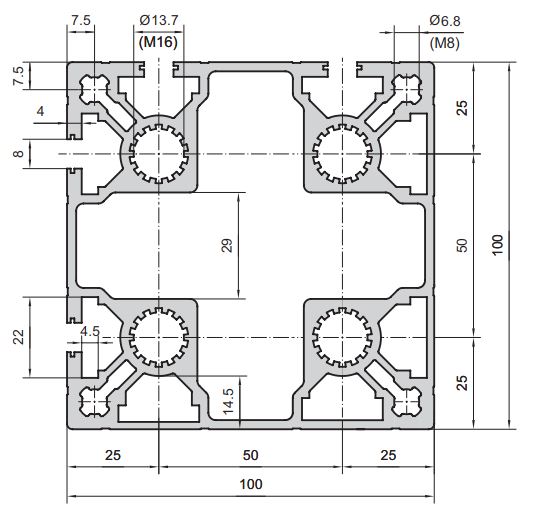

Maßzeichnung

Produktauswahl

Referenz Ix, y (cm⁴) Wx, y (cm³) Profilfläche (cm²) Gewicht (kg/m)
A03-7 314.1 62.82 26.3 7.1
Weitere Produkte - Bezeichnung Weitere Produkte - Referenz
SCHWERPROFIL 100x100 MA1-5
GRUNDPROFIL 100x100 MA2-5
Passendes Zubehör - Bezeichnung Passendes Zubehör - Referenz
VERBINDER A20-90
GEWINDEPLATTEN AC32-60
NUTENSTEIN LEICHT A32-65
ABDECKKAPPE A40-50
GEWINDEEINSATZ A33-20
BODENPLATTEN A47-80
FUSSPLATTEN A80-20
