Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - TRÄGERPROFIL 45x135 (E01-19)

Referenznummer E01-19-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Dieses Trägerprofil wird dank seinen ausgezeichneten Festigkeitswerten hauptsächlich bei hohen Belastungen eingesetzt.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 45 - TRÄGERPROFIL 45x135

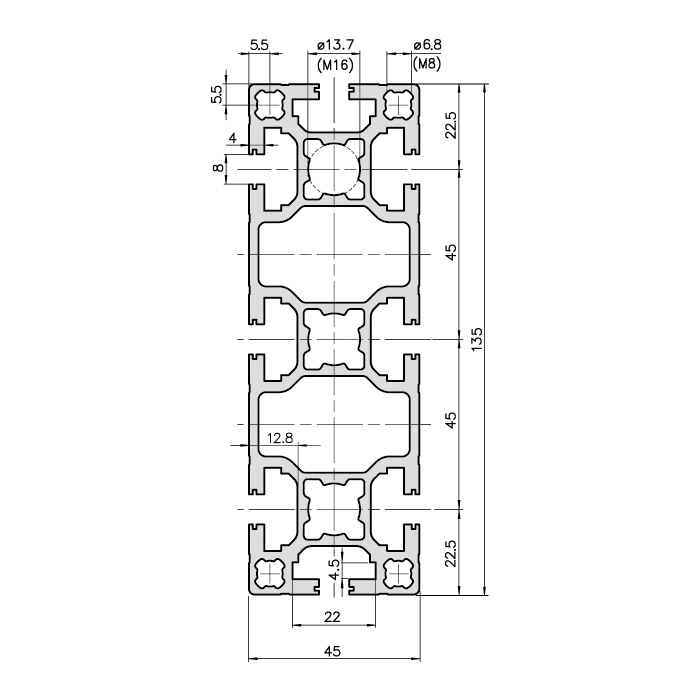

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E01-19334.2243.4149.5119.318.254.93
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
TRÄGERPROFIL 45x180E01-16
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
GEWINDEEINSATZA33-20
