Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 45 - LEICHTPROFIL 45x90 (E02-3)

Referenznummer E02-3-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Dieses Profil mit 2 Zentrumsöffnungen erhöht die Verbindungsstabilität. Durch die Leichtbauweise bietet es eine tragfähige Konstruktion zu einem unschlagbaren Preis.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 45 - LEICHTPROFIL 45x90

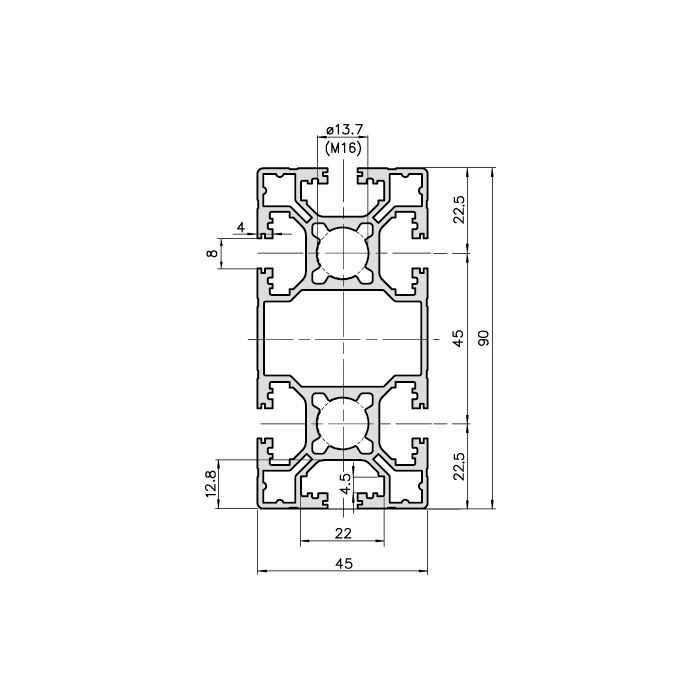

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
E02-390.4423.6220.110.510.542.84
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
GRUNDPROFIL 45x90E01-3
FRONTPROFIL 45x90E01-14
ECKPROFIL 45x90E02-2
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERE20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEE40-30
GEWINDEEINSATZA33-20
FUSSPLATTENE80-24
