PROFILÉS BASE 30 - PROFILÉ FRONTAL 30x300 (B03-3)

Référence B03-3-02-02/200
Kanya Produkte Detaillierungsgrad Niveau de détail: Haut  |  Niveau de détail: Faible

Description du produit

Placé sur le champs, ce profilé trouve son emploi comme traverse pour de lourdes charges. Egalement idéal comme plateau de fixation ou élément de surface à haute résistance.

Page du catalouge (PDF)Données d’usinage (PDF)
Kanya - PROFILÉS BASE 30 - PROFILÉ FRONTAL 30x300

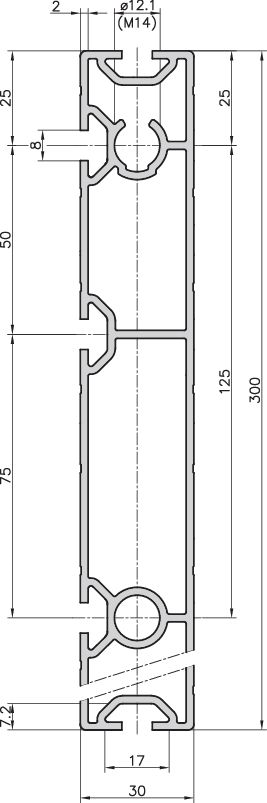

Dessin dimensionnel

Sélection de produit

Référencelx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Surface de profilé (cm²)Poids (kg/m)
B03-31755.6426.06117.0417.318.745.1
Plus de produits - DésignationPlus de produits - Référence
PROFILÉ DE BASE 60x60B02-6
PROFILÉ DE BASE 30x100MB1-2
PROFILÉ D’HABILLAGE FRONTAL 30x100B01-2
Accessoires assortis - DésignationAccessoires assortis - Référence
CONNECTEURB20-90
PLAQUE FILETÉEB32-60
NOIX D'EXTRUSION LÉGÈREB32-65
INSERT FILETÉB33-21
