PROFILE BASIS 50 - LEICHTPROFIL 50x100 (A02-2)

Referenznummer A02-2-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Das neue Leichtprofil eignet sich für stabile Grundaufbauten und ist universell einsetzbar. Zudem zeichnet sich das Profil durch das gute Verhältnis von Festigkeit zu Gewicht aus.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 50 - LEICHTPROFIL 50x100

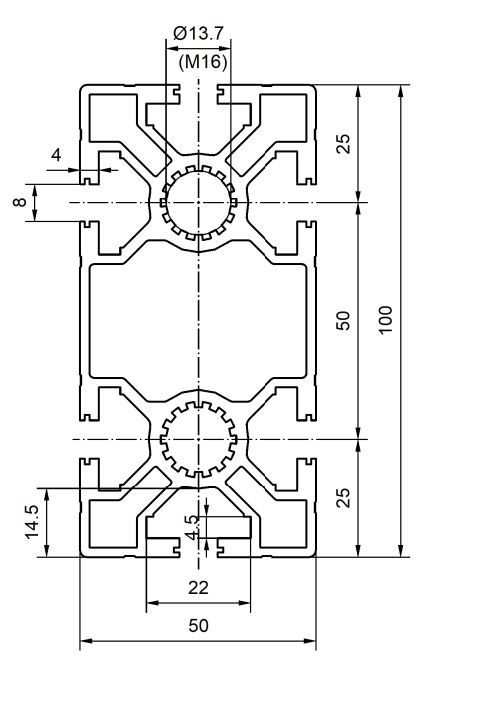

Maßzeichnung

Produktauswahl

ReferenzIx (m⁴)Iy (m⁴)Wx (cm³)Wy (cm³)Profilfläche (mm²)Gewicht (kg/m)
A02-2148.1537.1529.631514.153.8
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
LEICHTPROFIL 50x50A02-1
SCHWERPROFIL 50x100MA1-2
FRONTPROFIL 50x100MA1-4
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTA32-65
ABDECKKAPPEA40-20
GEWINDEEINSATZA33-20
