PROFILE BASIS 40 - LEICHTPROFIL 40x120 (C03-9)

Referenznummer C03-9-02-02/200

Produktbeschreibung

Das Leichtprofil 40x120 wird als kostengünstige Traverse eingesetzt.

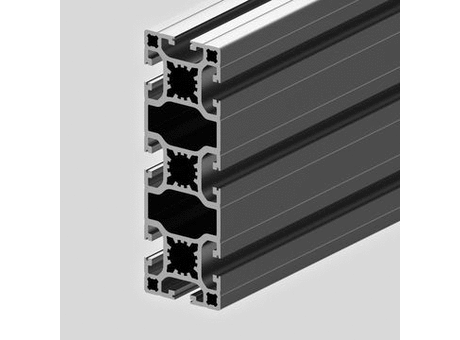

Kanya - PROFILE BASIS 40 - LEICHTPROFIL 40x120

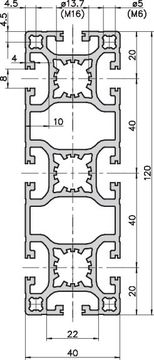

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
C03-9203.4925.7533.9112.8714.773.99
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
TRÄGERPROFIL 40x120C01-9
TRÄGERPROFIL 40x160C02-9
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
ABDECKKAPPEC40-90
GEWINDEEINSATZA33-20
