Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 40 - TRÄGERPROFIL 40x160 (C02-9)

Referenznummer C02-9-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Ein vielseitig einsetzbares Profil, besonders bei Konstruktionen mit hoher Belastung und grossen Spannweiten. Es kann auch als Mehrfachleitung für diverse Medien verwendet werden.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)

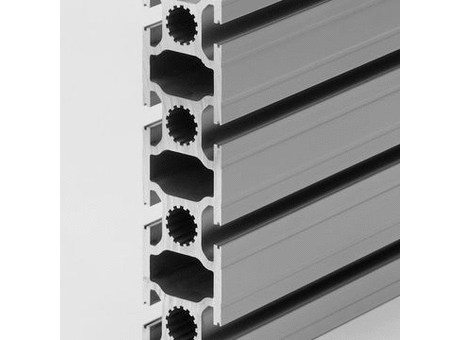

Kanya - PROFILE BASIS 40 - TRÄGERPROFIL 40x160

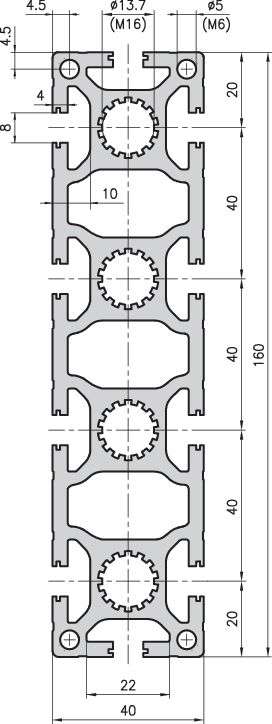

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
C02-9592.7944.3674.0922.1825.837
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
LEICHTPROFIL 40x120C03-9
TRÄGERPROFIL 40x120C01-9
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
GEWINDEEINSATZA33-20
