PROFILE BASIS 40 - TRÄGERPROFIL 40x120 (C01-9)

Referenznummer C01-9-02-02/200

Produktbeschreibung

Das Profil C01–9 erfüllt bei leicht geringerer Belastbarkeit die gleichen Eigenschaften wie das Trägerprofil 50x150 MA1–3.

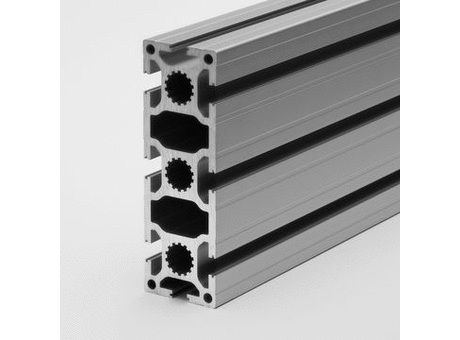

Kanya - PROFILE BASIS 40 - TRÄGERPROFIL 40x120

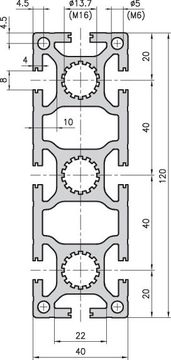

Maßzeichnung

Produktauswahl

Referenzlx (cm⁴)ly (cm⁴)Wx (cm³)Wy (cm³)Profilfläche (cm²)Gewicht (kg/m)
C01-9258.5233.4343.0916.7219.635.3
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
LEICHTPROFIL 40x120C03-9
TRÄGERPROFIL 40x160C02-9
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
ABDECKKAPPEC40-90
GEWINDEEINSATZA33-20
