PROFILE BASIS 40 - ECKPROFIL 80x80x40 RUND (C03-6)

Referenznummer C03-6-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Abgerundete Ecken ergeben ein weiches Design. Durch die komplett geschlossene Seite wird die Gesamtoptik einer Konstruktion ruhiger. Festigkeit und Flexibilität sind sehr hoch.

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 40 - ECKPROFIL 80x80x40 RUND

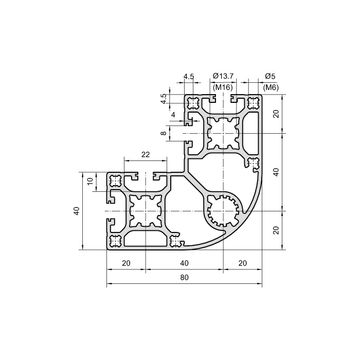

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
C03-676.419.113.333.6
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
WINKELPROFIL 80x80x40C01-6
GRUNDPROFIL 80x80C01-4
LEICHTPROFIL 80x80C03-4
ECKPROFIL 80x80C03-7
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
GEWINDEEINSATZA33-20
