Profil-Verbindungssystem PVS®

Um den Download zu tätigen, geben Sie bitte Ihre persönlichen Daten ein.

PROFILE BASIS 40 - ECKPROFIL 80x80 (C03-7)

Referenznummer C03-7-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Das Eckprofil 80x80 auf Leichtbauweise ist optimal als Eckpfeiler einsetztbar. Durch die Dimension ergibt sich eine grosse Festigkeit, die geschlossenen Fronten überzeugen im Design und verhindern Schmutzablagerungen. Das Profil kann sehr vielseitig einge

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 40 - ECKPROFIL 80x80

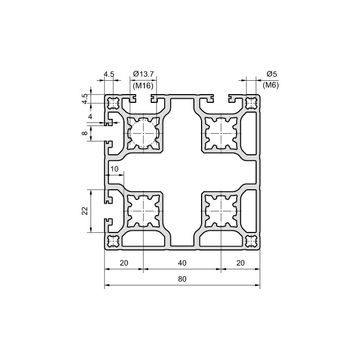

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
C03-7117.729.4316.454.5
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
WINKELPROFIL 80x80x40C01-6
ECKPROFIL 80x80x40 RUNDC03-6
GRUNDPROFIL 80x80C01-4
LEICHTPROFIL 80x80C03-4
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
ABDECKKAPPEC40-40
GEWINDEEINSATZA33-20
BODENPLATTENA47-80
FUSSPLATTENC80-20
