PROFILE BASIS 40 - LEICHTPROFIL 80x80 (C03-4)

Referenznummer C03-4-02-02/200
Kanya Produkte Detaillierungsgrad Detailierungsgrad: Hoch  |  Detailierungsgrad: Tief

Produktbeschreibung

Vorwiegend als Stützen eingesetzt. Aber auch als Traverse bei höheren Belastungen und natürlich als Medienspeicher sehr gut geeignet. Der grosse Hohlraum kann gut als Führung von Lastenausgleichsgewichten genutzt werden. Ein Profil für ideenreiche Konstru

Katalogseite (PDF)Profil-Bearbeitungsangaben (PDF)
Kanya - PROFILE BASIS 40 - LEICHTPROFIL 80x80

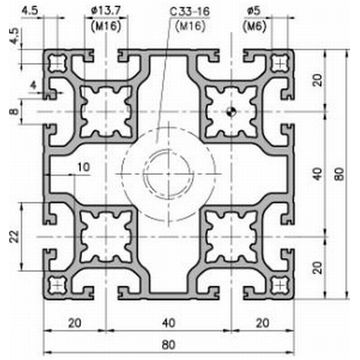

Maßzeichnung

Produktauswahl

ReferenzIx, y (cm⁴)Wx, y (cm³)Profilfläche (cm²)Gewicht (kg/m)
C03-4115.6628.9216.34.4
Weitere Produkte - BezeichnungWeitere Produkte - Referenz
WINKELPROFIL 80x80x40C01-6
ECKPROFIL 80x80x40 RUNDC03-6
GRUNDPROFIL 80x80C01-4
ECKPROFIL 80x80C03-7
Passendes Zubehör - BezeichnungPassendes Zubehör - Referenz
VERBINDERC20-90
GEWINDEPLATTENAC32-60
NUTENSTEIN LEICHTC32-65
ABDECKKAPPEC40-40
GEWINDEEINSATZA33-20
BODENPLATTENA47-80
FUSSPLATTENC80-20
